Хотите чтобы у вас получались такие фотографии? ;)
Сначала для этого нужно будет сделать инструмент.
1

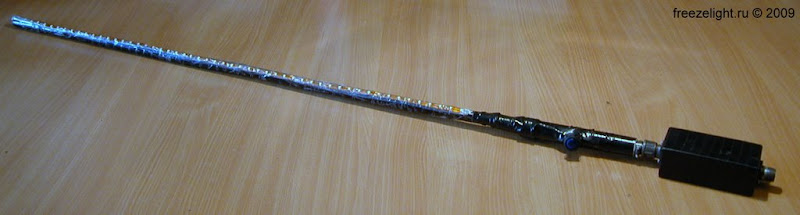

Сейчас будем делать с вами светодиодный шест и аккумуляторный блок к нему, будет долго, но оно того стоит =)
2

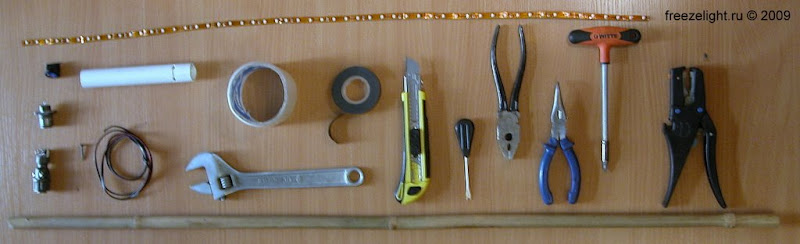

Начнем с самого шеста, чтобы его собрать нам потребуется:
- бамбуковый шест L = 1,1м
- светодиодная лента L = 1м
- кусок металлопластиковой водопроводной тубы L = 170мм, внутренний ф = 20мм
- промышленный коннектор ШР16П2НШ5 (мама)- 1шт
- цветной тумблер (чтобы различать шесты)
- 2х жильный провод, 30см хватит за глаза
- винты М3х10 с широкой шляпкой – 2шт
- шуруп по дереву L = 25мм
- паяльник ватт на 40-60 с расходниками =D
- бор машинка с комплектом насадок
- инструменты с картинки ну и по мелочи может чего забыл -)
3
обклеиваем шест изолентой (чтобы он родимый не оставался на наших будущих шедеврах =), и откладываем его в сторону
4

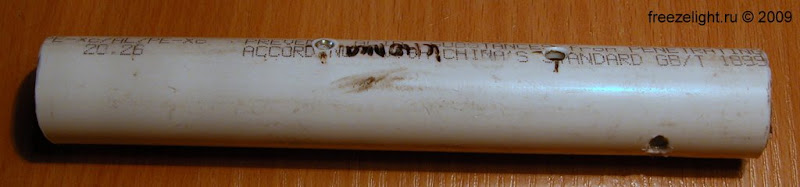

сверлим (слева на право) отверстия для крепления шеста в рукоятке, для вывода провода на тумблер, для крепления внутри рукоятки накидной части коннектора «мама» (2 шт, расстояние между отверстиями определять наложением)
5

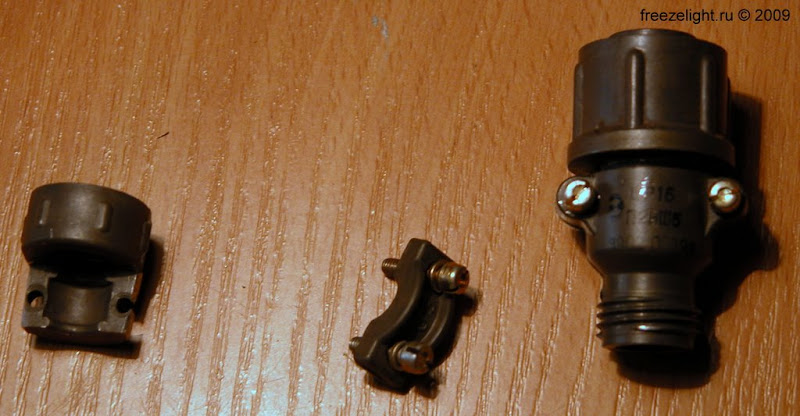

снимаем накидную часть (слева) с коннектора «мама» и запиливаем напильником выступающие части, пока накидная часть не станет проходить в рукоятку
6

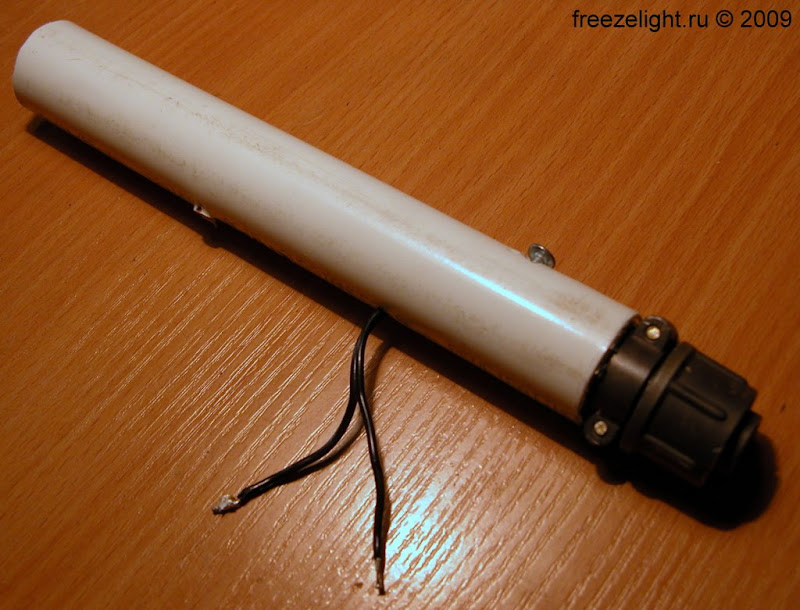

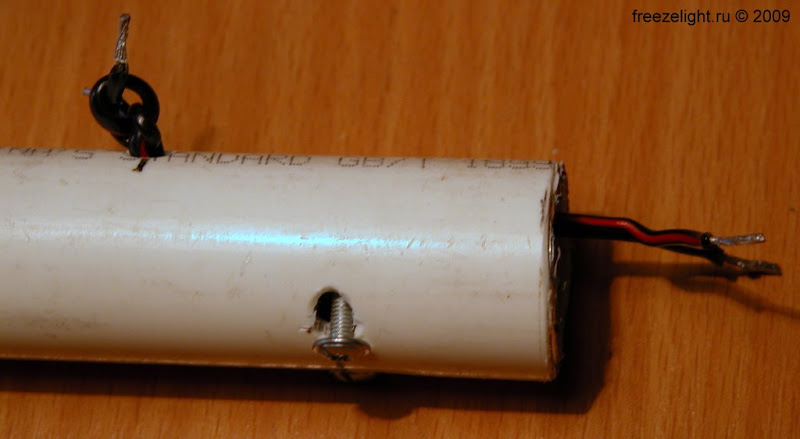

закрепляем винтами М3х10 накидную часть коннектора «мама» в рукоятке, отрезаем кусок провода L = 15см, лудим концы, просовываем в рукоятку и фиксируем с одной стороны
7
припаиваем провода к основной части коннектора «мама» (контакты пронумерованы, используйте это, я паял + на №1) и вкручиваем его в рукоятку прямо совсем до упора =)
8

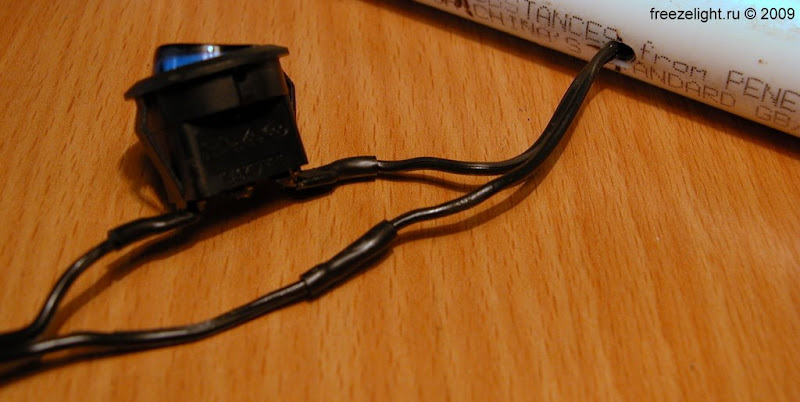

припаиваем тумблер, места пайки изолируем термоусадкой, от тумблера должен идти провод около 10см на светодиодную ленту
9

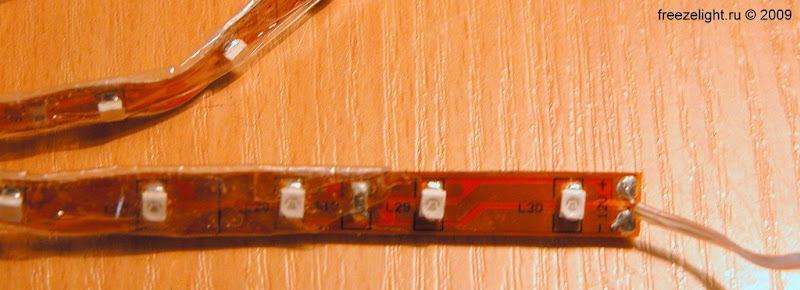

припаиваем светодиодную ленту, соблюдая полярность, на этом этапе было бы очень круто проверить, что же мы напаяли доступными 12v источниками
10

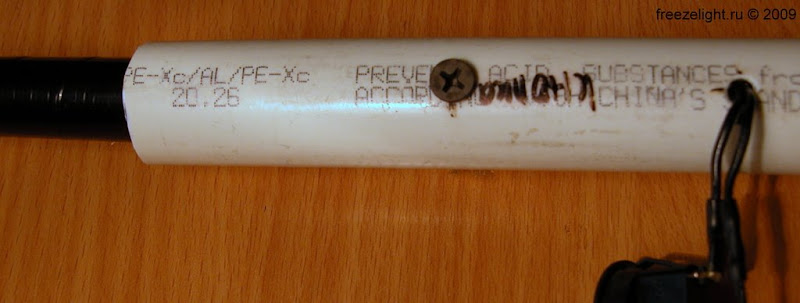

достаем бамбуковый шест и крепим его в рукоятке шурупом по дереву L = 25мм
11
приклеиваем светодиодную ленту к шесту широким прозрачным скотчем
12

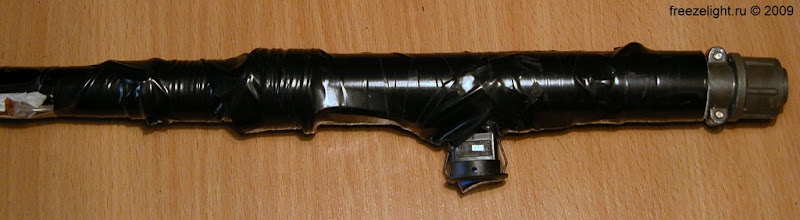

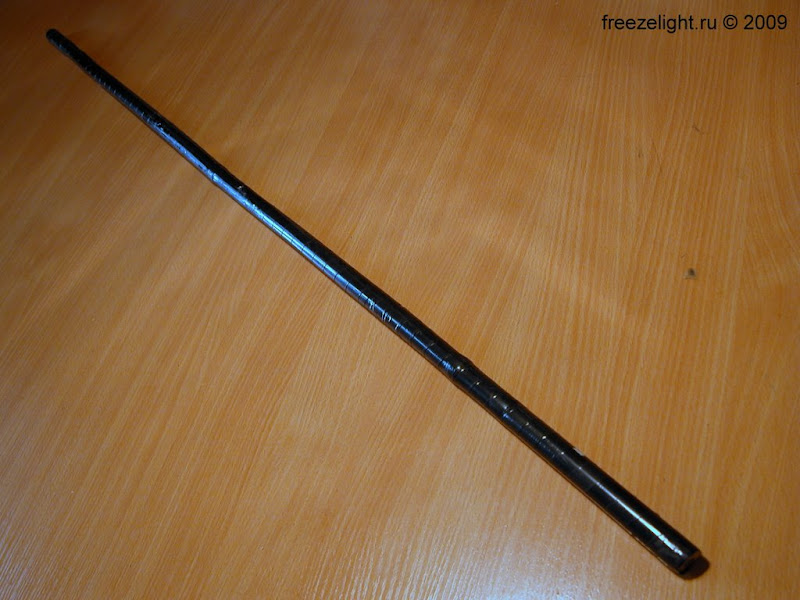

хорошенько проматываем все черной изолентой, она надежно закрепит тумблер

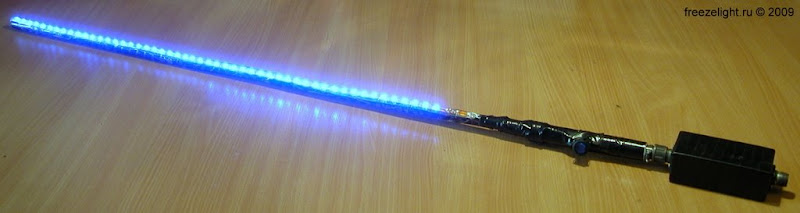

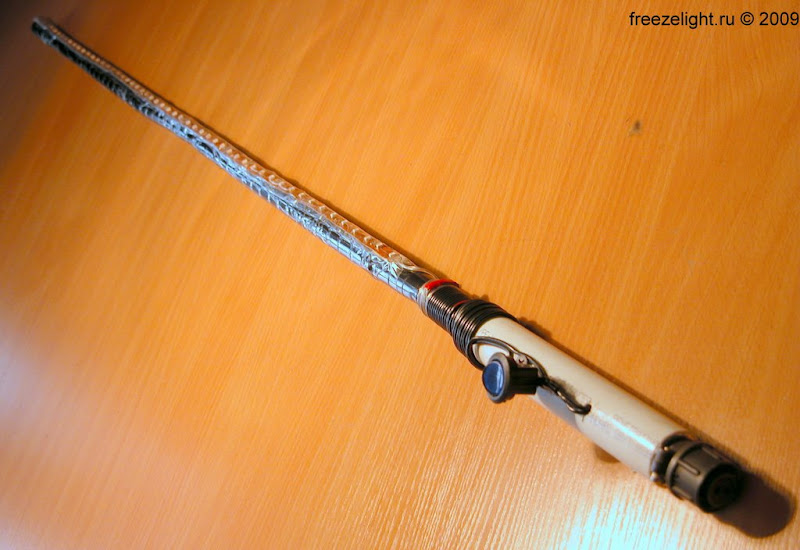

ура, шест готов, еще раз проверяем, все ли работает =)
теперь переходим к изготовлению аккумуляторного блока для него
13

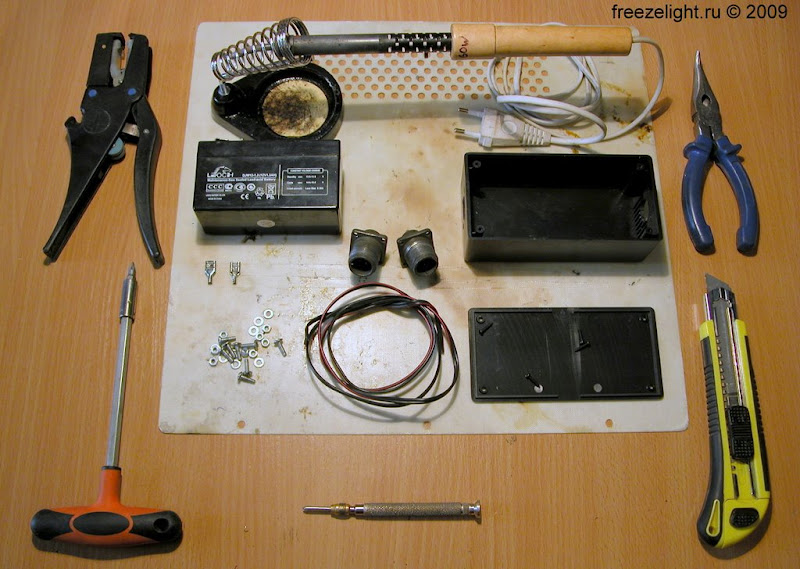

чтобы собрать блок нам потребуется:
- аккумулятор <a href=»/ed27a5c7bb0f0c73b372392889179153/library/DOC000246669.jpg»> такой</a>
- корпус с крышкой на шурупах под данный аккумулятор, стенки должны быть min 3мм толщиной
- промышленный коннектор ШР16Л23Ш5Н (папа)- 2шт
- 2х жильный провод, 30см хватит за глаза
- комплект винт М3х10 с широкой шляпкой + гайка М3 + шайба – 8шт
- клеммы на аккумулятор – 2шт
- паяльник ватт на 40-60 с расходниками =D
- бор машинка с комплектом насадок
14

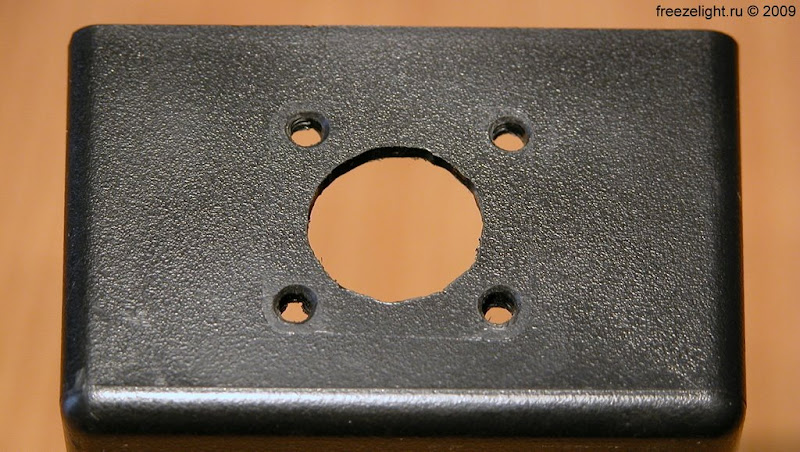

сверлим отверстия под коннектор «папа» с каждого торца корпуса
15

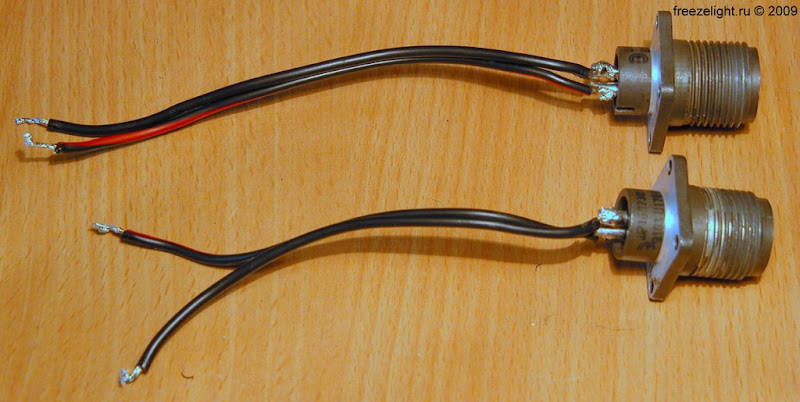

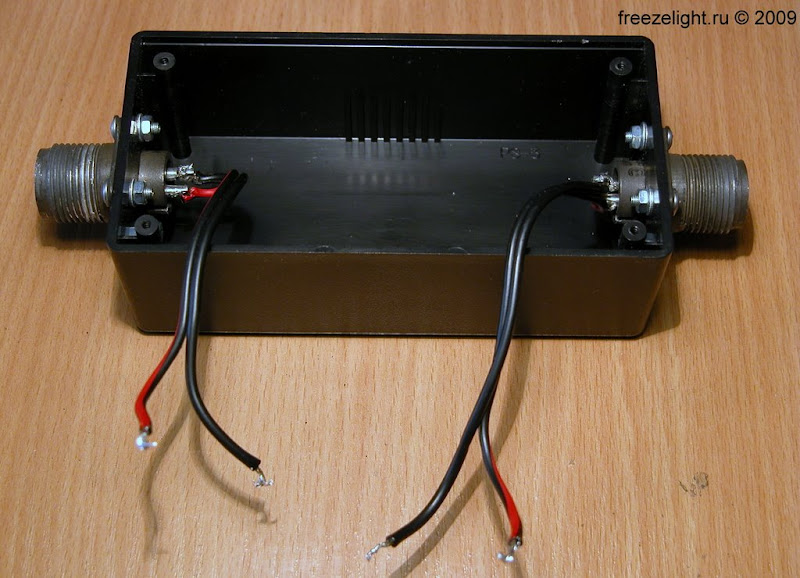

припаиваем провода к коннекторам, соблюдая полярность (на этих контакты тоже пронумерованы), 2 коннектора позволят нам меньше ограничивать себя в творчестве ;)
16
крепим коннекторы в корпусе, винты закручиваем по-сильней
17

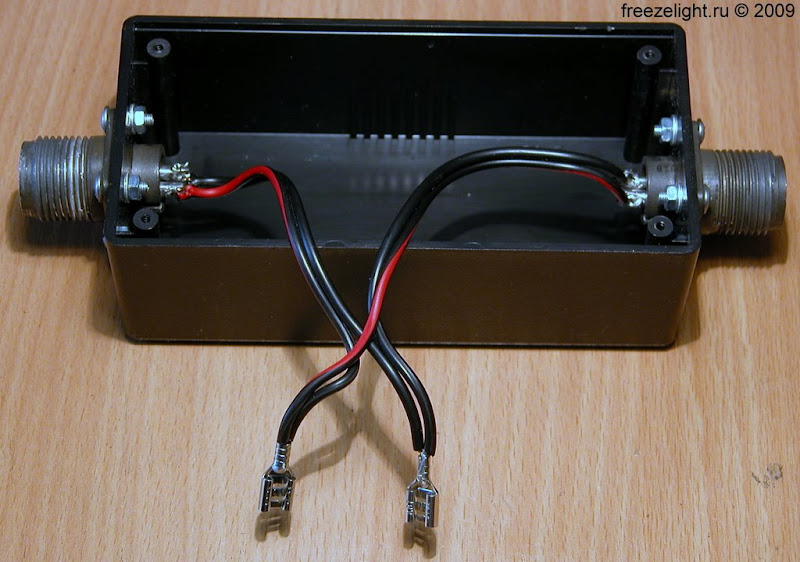

распаиваем провода на клеммы, соблюдая полярность
18

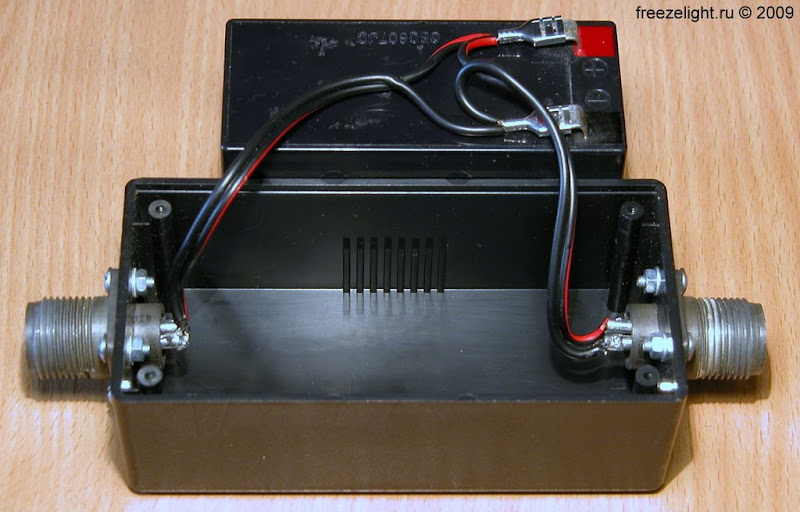

подключаем аккумулятор, соблюдая полярность, на этом этапе советую аккуратно прикрутить шест с каждой стороны и проверить, а работает ли оно собственно =В
19

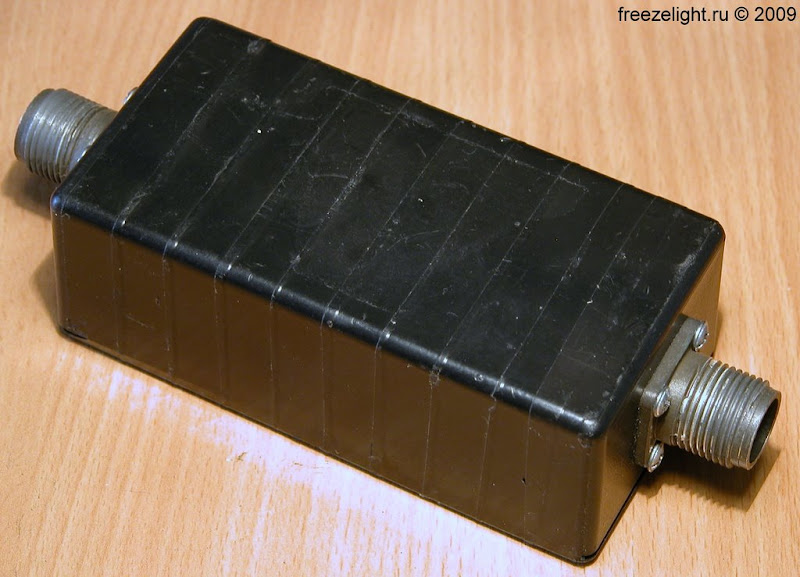

помещаем аккумулятор в корпус, прикручиваем крышку и заматываем нашей любимой черной изолентой
вот, теперь готов и аккумуляторный блок +)
20

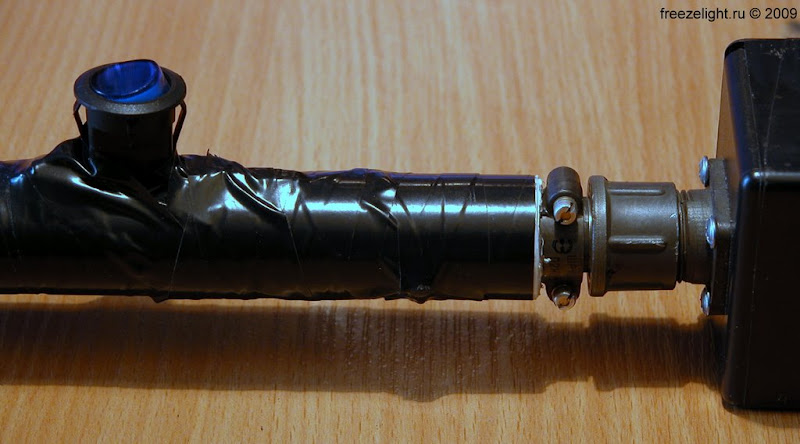

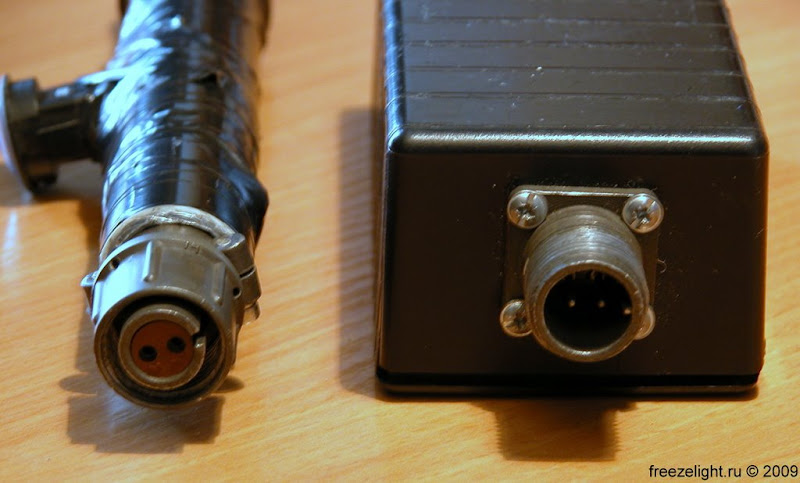

перепутать полярность при соединении невозможно, спасибо шлицам и выточкам =)
21
коннекторы made in USSR, реально неубиваемые, гарантируют 100% контакт в практически любых условиях при хорошей пропайке
22
вперед, шедевры ждут !-)
